Τρισδιάστατος χάρτης λέιζερ ινών

Ένας χαράκτης λέιζερ 3D ινών είναι μια προηγμένη μηχανή σήμανσης και χάραξης λέιζερ που έχει σχεδιαστεί για να εκτελεί χάραξη υψηλής ακρίβειας τόσο σε επίπεδες όσο και σε καμπύλες επιφάνειες. Αυτό το μηχάνημα χρησιμοποιεί τεχνολογία λέιζερ ινών σε συνδυασμό με ένα δυναμικό σύστημα 3D σάρωσης για να επιτύχει βαθιά, περίπλοκα και εξαιρετικά ακριβή χαρακτικά σε ένα ευρύ φάσμα υλικών και επιφανειών.

Αποστολή ερώτησής

Περιγραφή

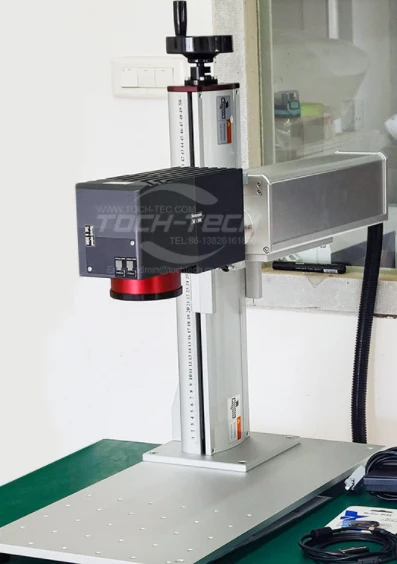

Εισαγωγή Laser Laser 3D Fiber Laser

A Τρισδιάστατος χάρτης λέιζερ ινώνείναι μια προηγμένη μηχανή σήμανσης και χάραξης λέιζερ που έχει σχεδιαστεί για να εκτελεί χάραξη υψηλής ακρίβειας τόσο σε επίπεδες όσο και σε καμπύλες επιφάνειες.

Η μηχανή σήμανσης Laser 3D Dynamic Focus υιοθετεί τα εισαγόμενα βασικά εξαρτήματα, με υψηλής ταχύτητας, υψηλής ακρίβειας 3D Galvo και με το 3D καθορισμένο σύστημα λογισμικού και ελέγχου, μπορεί να χαράξει σε τυχόν καμπύλα τεμάχια σε μια λεπτή διαδικασία, δεν υπάρχει πρόβλημα εκτός εστίασης.

Επιτρέπει την ακριβή χάραξη σε επίπεδες, καμπύλες, κεκλιμένες και ανομοιογενείς επιφάνειες χωρίς να χάσει την εστίαση, εξασφαλίζοντας υψηλής ποιότητας και συνεπή αποτελέσματα.

Ποια είναι η διαφορά μεταξύ μηχανών 2D 2.5D 3D;

2d λέιζερ με 2D Galvo Scanning Head και EZCAD2 Control Control, EZCAD2. 1 4.

Μπορεί να σηματοδοτήσει επίπεδη μέταλλο και κάποια μη μέταλλο επιφάνεια, μέταλλο βαθιάς χάραξης και κοπή μερικά λεπτά μέταλλα.

2.5D λέιζερ σημαίνει 2D Laser + Motorized Z Axis + EZCAD3 Λογισμικό.
Με βάση το κοινό λέιζερ 2D, το τελευταίο μηχάνημα 2.5D αποτελείται από το λογισμικό Motorized Z Axis και EZCAD3, που χρησιμοποιείται κυρίως για το STL File Metal Mold Coin Relief Crelief κ.λπ. + όλα τα χαρακτηριστικά των μηχανών 2D.

3D λέιζερείναι το πιο ολοκληρωμένο μηχάνημα, το οποίο έχει επίσης την κάρτα ελέγχου Motorized Z και την κάρτα ελέγχου EZCAD3, καθώς και ένα 3D Dynamic Focus Scanning Head, μπορεί να χρησιμοποιηθεί για καμπύλη επιφάνεια (App 120 βαθμοί).

Τρισδιάστατος χάρτης λέιζερ ινώνΕφαρμογή

Είναι συμβατό με ένα ευρύ φάσμα υλικών, όπως:

Μέταλλα: ανοξείδωτος χάλυβα, αλουμίνιο, ορείχαλκο, χαλκός, χρυσό, ασήμι, τιτάνιο.

Μη μέταλλα: Πλαστικά, κεραμικά, πλακίδια πυριτίου και επικαλυμμένες επιφάνειες.

Αυτοκίνητα και αεροδιαστημική (χάραξη σε σύνθετα μέρη).

Ηλεκτρονικά (σήμανση σε PCB και εξαρτήματα).

Κοσμήματα (χαρακτική σε καμπύλα στολίδια).

ΚΑΤΑΣΚΕΥΗ (βαθιά χάραξη για σχέδια καλουπιών).

Τύπος επιφάνειας εργασίας

Τύπος πίνακα

Πλεονεκτήματα τρισδιάστατης ίνας Laser

1. Υψηλή ακρίβεια και ακρίβεια σε σύνθετες γεωμετρίες.

Το σύστημα σάρωσης 2.3D και η κεφαλή σάρωσης, το σύστημα επικέντρωσης υπέρυθρων χωρίς μέτρηση του εστιακού μήκους, καθιστούν την εργασία πιο βολική.

3. Η διαδικασία μη επαφής δεν εξασφαλίζει ζημιά στο τεμάχιο εργασίας.

4. Η διάρκεια ζωής είναι μεγαλύτερη από 100, 000 ώρες και χαμηλό κόστος συντήρησης.

5. Αυτόματη ρύθμιση εστίασης για μεταβαλλόμενα ύψη επιφάνειας.

6. Υψηλός ρυθμός μετατροπής φωτοηλεκτρικής μετατροπής, έως και 30%, ολόκληρη η ισχύς μικρότερη από 600W, εξοικονομώντας κατανάλωση ενέργειας.

Χαρακτηριστικά Laser 3D ινών

01.

Δυναμική τεχνολογία σάρωσης 3D

Εξοπλισμένο με υψηλής ταχύτητας 3D κεφαλή σάρωσης Galvo για ομαλή και ακριβή σήμανση σε ανώμαλες, κεκλιμένες ή καμπύλες επιφάνειες.

02.

Ρυθμιζόμενη δυνατότητα εστίασης

Ρυθμίζει αυτόματα την εστίαση του λέιζερ με βάση το ύψος και το σχήμα της επιφάνειας, εξασφαλίζοντας σταθερή ποιότητα σήμανσης σε πολύπλοκες γεωμετρίες.

03.

Ευρεία συμβατότητα

Υποστηρίζει μια ποικιλία υλικών, συμπεριλαμβανομένων μετάλλων (ανοξείδωτος χάλυβα, αλουμίνιο, ορείχαλκο κλπ.), Πλαστικά, κεραμικά και πολλά άλλα.

04.

Ποιότητα

Παράγει τραγανές, μόνιμες και υψηλής αντίθεσης χαρακτικά. Ελάχιστο λειτουργικό κόστος και μακρά διάρκεια ζωής λέιζερ.

Παράμετροι ευχαρίστησης Laser Fiber Laser

Μοντέλο	TC-M
Ισχύς λέιζερ	20W, 30W, 50W, 100W (ποικίλλει ανά μοντέλο)
Περιοχή σήμανσης	110x110mm, 175x175mm, 300x300mm, κλπ.
Βάθος χάραξης	Έως 1mm (ανάλογα με το υλικό)
Μήκος κύματος λέιζερ	1064nm
Ακρίβεια τοποθέτησης	± 0. 01mm
Σήμανση	XYZ τριαξονική δυναμική εστίαση
Μέθοδος ψύξης	Αερόψυκτος
Λογισμικό ελέγχου	EZCAD3 (3D έκδοση) ή ισοδύναμο
Υποστηριζόμενες μορφές	AI, BMP, PLT, DXF, JPG, PNG κ.λπ.
Τροφοδοσία	AC 220V/110V, 50/60Hz

Κύρια μέρη 3D Fiber Laser

Πηγή λέιζερ ινών.

Original Raycus/JPT/IPG/MAX Προαιρετικό.

Σταθερή ζωή εργασίας έως 100, 000+ ώρες.

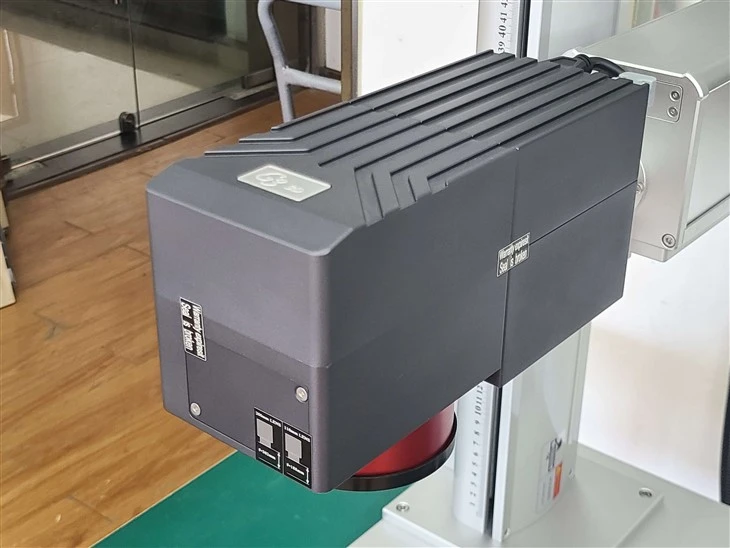

JCZ 3D ψηφιακό γαλβανόμετρο
το κεφάλι σάρωσης. Όχι μόνο μπορεί να κάνει τη λειτουργία σήμανσης 2D, αλλά και να κάνει 3D βαθιά χάραξη και ανακούφιση.
Η κεφαλή σάρωσης 2D είναι επίσης προαιρετική.

Φακός F-theta

Καλύτερη μάρκα "μήκος κύματος"

Περιοχή εργασίας 50*50mm -300}*300mm προαιρετικά

Πεκίνο JCZEZCAD2 Κάρτα ελέγχου

Γνήσιο σύστημα ελέγχου EZCAD συμβατό με το σύστημα των Windows.

Διεπαφή φιλική προς το χρήστη και υψηλή σταθερότητα.

Εύκολη λειτουργία.

Διπλοί κόκκινοι δείκτες.

Μπορεί να βοηθήσει τον χρήστη να προσαρμόσει την εστιακή

το μήκος πιο βολικό και ευκολότερο.

Η παροχή ρεύματος Meanwell με υψηλή ακρίβεια.

Το ύψος της στήλης Stand είναι 50cm.

Το ύψος της στήλης μπορεί να προσαρμοστεί.

Τυπικό εγχειρίδιο, η μηχανοκίνητη ή αυτόματη εστίαση

μπορεί να προσαρμοστεί.

Τραπέζι εργασίας αλουμινίου.

Επίπεδη και ομαλή συμπαγής δομή.

Ευέλικτη επεξεργασία

Κουμπιά ελέγχου

Στάση έκτακτης ανάγκης: Πατήστε το όταν συναντά σφάλματα, το μηχάνημα θα σταματήσει να λειτουργεί αμέσως.

Διακόπτης κλειδιού: Χρήση του διακόπτη κλειδιού για τον έλεγχο της ισχύος του μηχανήματος.

Jczezcad3 για 3D λέιζερ.

Συμβατό με πολλαπλές μορφές και μορφές αρχείων φορέα, απλή λειτουργία.

Πολλές διαφορετικές γλώσσες που προσφέρονται.

Δείγματα χαράκτη Laser 3D ινών

3D laser marking machine

product-1200-809

Περισσότερα CuστριμωμένοςΠληκτρολογώ

Συχνές ερωτήσεις

Ε: *Μπορεί να χαράξει σε καμπύλες ή ακανόνιστες επιφάνειες;

Α: Ναι, ο χαράκτης λέιζερ τρισδιάστατης ίνας έχει σχεδιαστεί για να χειρίζεται τις καμπύλες, κεκλιμένες και πολλαπλές επιφάνειες. Το δυναμικό σύστημα 3D σάρωσης ρυθμίζει δυναμικά την εστίαση του λέιζερ, εξασφαλίζοντας σταθερή ποιότητα χάραξης.

Ε: *Πόσο βαθιά μπορεί να χαράξει ένα λέιζερ τρισδιάστατης ίνας;

Το βάθος χάραξης εξαρτάται από την ισχύ του λέιζερ και το υλικό. Για τα περισσότερα υλικά, τα βάθη χάραξης κυμαίνονται από 0. 1mm έως 1mm. Τα λέιζερ υψηλότερης ισχύος μπορούν να επιτύχουν βαθύτερες χαρακτικές.

Ε: *Ποιο λογισμικό χρησιμοποιείται για τον έλεγχο του χαράκτη λέιζερ τρισδιάστατης ίνας;

Τα περισσότερα μηχανήματα έρχονται μεEzcad3ή ισοδύναμο λογισμικό, το οποίο έχει σχεδιαστεί ειδικά για σήμανση 3D λέιζερ.

Υποστηρίζει μορφές αρχείων όπως AI, BMP, JPG, PNG, DXF και PLT.

Ε: *Ποιο είναι το μέγιστο βάθος χάραξης;

Α: Το μέγιστο βάθος χάραξης εξαρτάται από την ισχύ του λέιζερ και το υλικό.

Μοντέλα χαμηλής ισχύος (20W -50 w):0. 5mm έως 1mm βάθος στα μέταλλα.

Μοντέλα υψηλής ισχύος (100W ή περισσότερα):Έως αρκετά χιλιοστά σε μέταλλα ή άλλα σκληρά υλικά.

Ε: *Υποστηρίζει επίσης 2D σήμανση;

Ναι, τα 3D Fiber Laser ίδρυμα μπορούν να εκτελέσουν και τις δύο εργασίες σήμανσης 2D και 3D, προσφέροντας ευελιξία για διάφορες εφαρμογές.

Οποιεσδήποτε ερωτήσεις και λεπτομέρειες, να είστε ελεύθεροι να επικοινωνήσετε μαζί μας ελεύθερα ~
